石油ストーブの部品名称一覧とは？｜各部の役割と図解

石油ストーブの手入れや修理を調べていると、「芯」「燃焼筒」「カートリッジタンク」といった部品の名前が次々に出てきて、どこのことか分からなくなりませんか。
名称と役割が分かっていれば、取扱説明書やメーカーの案内、販売店への問い合わせもスムーズになります。
この記事では、一般的な芯式の対流式石油ストーブを例に、各部品の名称と役割、手入れが必要な場所、不調のときに疑う部品を整理します。

また、排気を屋外に出すFF式や煙突式は、排気の仕組みが異なります。
詳しくは、FF式石油ストーブの仕組みを解説した記事や、煙突式石油ストーブの仕組みを解説した記事をご覧ください。

• 石油ストーブの主な部品名称と位置関係
• 各部品の役割
• 手入れが必要な部品と、不調のときに疑う部品
• 取扱説明書で名称を確認するコツ

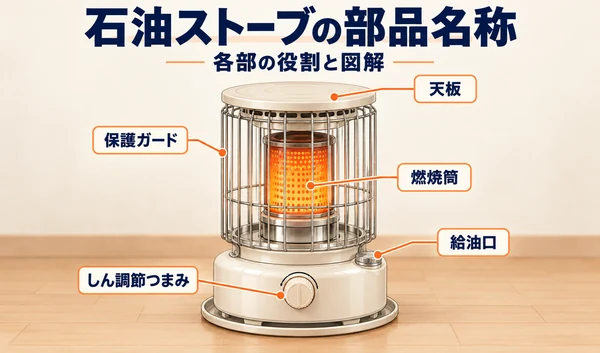

石油ストーブの部品名称を図解

石油ストーブの部品は、「灯油を貯めて届ける部分」「燃やして熱を出す部分」「火を操作・保護する部分」の3つに分けると理解しやすくなります。
下の図は、一般的な対流式の外観を簡略化したもので、名称や形は機種によって異なります。

主な部品の名称と役割

灯油を貯めて届ける部分

部品名	役割
油タンク（カートリッジタンク）	灯油を入れる容器。取り外して給油できる機種が多い
給油口・キャップ	灯油を入れる口。しっかり閉めないと灯油漏れの原因になる
油量計	灯油の残量を確認する
油受け皿（芯を受ける部分）	芯が灯油を吸い上げる部分。機種により構造が異なる
芯	灯油を吸い上げて燃焼部に届ける消耗部品

芯は、灯油を毛細管現象で燃焼部まで届ける大切な部品ですが、使ううちに劣化・汚れが進むため、定期的な点検や交換が必要です。
仕組み全体の流れは、石油ストーブの仕組みを図解した記事で詳しく解説しています。

燃やして熱を出す部分

部品名	役割
燃焼筒（外筒・内筒）	芯の周りで炎を安定して燃やし、熱を周囲に放射する
ガラス燃焼筒	炎が見える機種に使われる耐熱ガラスの燃焼筒
天板（トップ）	本体上部の板。やかんなどを置ける機種もある
熱を出すための空気取入口	燃焼に必要な空気を取り込む。ふさがない

燃焼筒や空気取入口は、ほこりや汚れでふさがると不完全燃焼の原因になります。取扱説明書の手順に従って、点検・手入れをしてください。

火を操作・保護する部分

部品名	役割
点火装置	電池などを使って点火する。手動の機種もある
芯調節つまみ（芯上下ハンドル）	芯の高さを調節して、火力を変える機種がある
消火レバー	手動で火を消す
対震自動消火装置	地震などの揺れを感知して、自動で消火する
立ち消え安全装置	火が消えたときに、灯油の供給を止める
安全ガード（ガード）	本体の周囲を囲み、触れて火傷するのを防ぐ

部品の名称は、メーカーや機種によって呼び方が異なります。必ずお手持ちの機種の取扱説明書で、名称と位置を確認してください。

手入れが必要な部品

部品	手入れの内容	目安
油タンク	古い灯油や水が残っていないか確認する	シーズン前後
芯	汚れ・劣化の確認、必要に応じて交換	取扱説明書の目安に従う
燃焼筒	ほこりや汚れを取り除く	シーズン前
空気取入口	ほこりでふさがっていないか確認する	使用前
電池（点火用）	点火しにくいときは新しいものに交換	シーズン前

分解・掃除の手順は、石油ストーブの分解掃除の方法を解説した記事も参考にしてください。
シーズンが終わったあとの保管方法は、石油ストーブのしまい方を解説した記事で紹介しています。

不調のときに疑う部品

症状	疑う部品・原因
点火しない	電池、芯の汚れ・劣化、灯油の状態
火が小さい・すぐ消える	芯の劣化、灯油の量や状態
臭いがする	灯油の劣化、芯・燃焼筒の汚れ、換気不足
煙が出る	芯の高さ・汚れ、灯油の状態
灯油が漏れる	給油口キャップ、タンクの締め忘れ、パッキン

灯油漏れ、異音、強い臭い、異常な炎などが見られたときは、すぐに使用を中止し、取扱説明書やメーカー・販売店の案内に従ってください。
臭いが気になる場合は、石油ストーブの臭いの原因と対策を解説した記事も参考になります。

名称を確認するコツ

部品の名称は、次の方法で確認できます。

方法	内容
取扱説明書	「各部のなまえ」ページで、イラストつきで確認できる
メーカーの公式サイト	製品ページや、サポートの部品情報で確認できる
本体の型式ラベル	型式を控えておくと、問い合わせがスムーズ

型式は、本体の銘板（ラベル）に書かれています。
部品を買い替えるときや、修理を依頼するときに必要になるため、あらかじめ控えておきましょう。

よくある質問

Q1. 石油ストーブの「芯」は交換できますか？

多くの機種で、芯は消耗部品として交換できます。ただし、形状や交換方法は機種ごとに異なるため、必ず取扱説明書を確認し、わからない場合は販売店やメーカーに相談してください。

Q2. 燃焼筒が汚れたら、自分で掃除してもいいですか？

取扱説明書に手入れの方法が示されている範囲であれば、できます。ただし、分解してはいけない部分もあるため、指示にない分解は避け、不安な場合は販売店やメーカーに相談してください。

Q3. 「カートリッジタンク」と「油タンク」は同じですか？

多くの場合、同じ部品を指します。取り外して給油できるタイプの油タンクを、カートリッジタンクと呼ぶことが一般的です。呼び方はメーカーや機種で異なります。

Q4. 対震自動消火装置は、どんなときに働きますか？

一定以上の揺れを感知したときに、自動で消火する仕組みです。働いたあとは、灯油漏れや本体の状態を確認してから、再点火してください。

Q5. 部品が壊れたとき、どこで買えますか？

メーカーの部品販売窓口や、販売店を通じて注文できる場合が多くなっています。型式が必要になるので、本体のラベルを確認して控えておくとスムーズです。

まとめ

石油ストーブの部品は、灯油を貯めて届ける部分、燃やして熱を出す部分、火を操作・保護する部分に分けると理解しやすくなります。
最後に、この記事のポイントを整理します。

ポイント	内容
灯油を届ける部分	油タンク・給油口・芯
熱を出す部分	燃焼筒・天板・空気取入口
操作・保護する部分	点火装置・消火レバー・安全装置・ガード
手入れが必要な部品	芯・燃焼筒・空気取入口・油タンク
確認のコツ	取扱説明書の「各部のなまえ」と型式ラベル

まずは、お手持ちの取扱説明書で、芯や燃焼筒、安全装置の位置を確認してみてください。
名称が分かると、手入れも、不調の原因探しも、ぐっと進めやすくなります。
